هادی های هوایی آلومینیومی (AAC,AAAC,ACSR)

مشخصات فنی (استاندارد ):

این نوع از هادی به سه دسته تقسیم می شوند که عبارتند از:

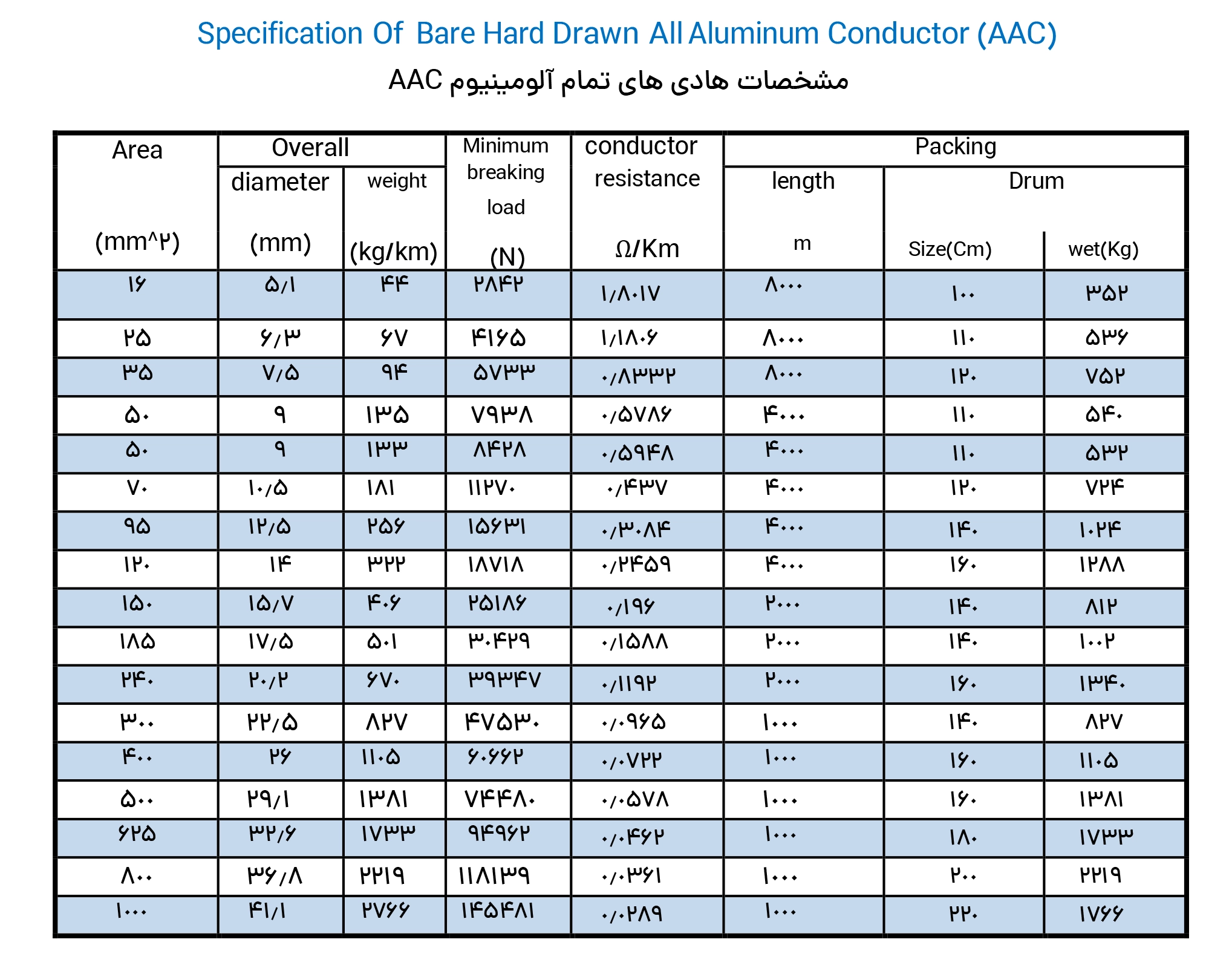

1-هادی های آلومینیومی AAC

2-هادی های آلومینیومی آلیاژی AAAC

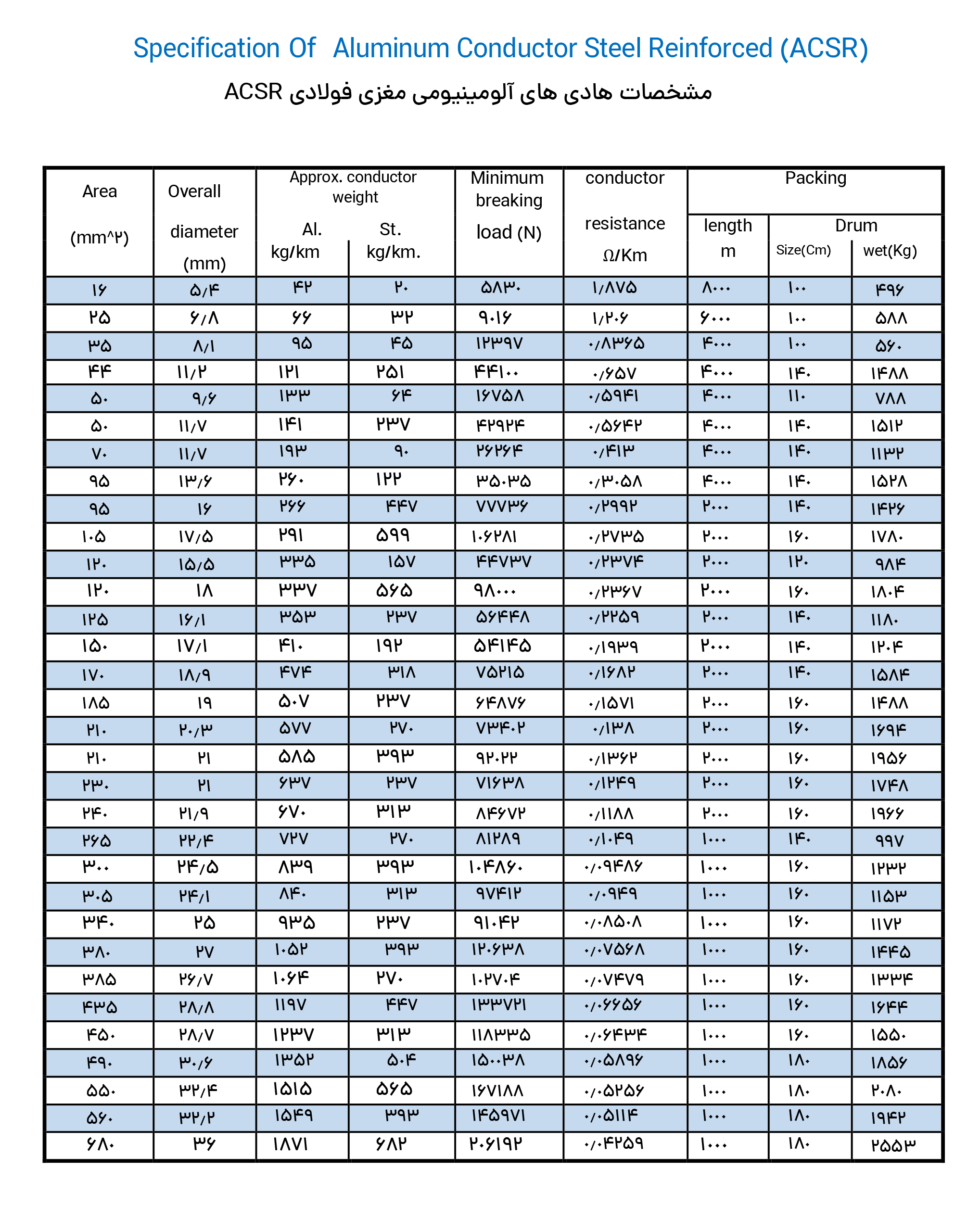

3-هادی های آلومینیومی با مهار فولادی ACSR

که با ولتاژ نامی کم،متوسط،بالا؛مورد استفاده قرار میگیرند

استاندارد مرجع :

50182BS EN

60889 BS EN

50189 BS EN

48201 DIN

61089 IEC

215 BS

231 ASTM B

ساختار سیم/کابل:

AAC:AL

AAAC:AL ALLOY

ACSR:ST/AL

کاربرد:

AAC: کاربرد در خطوط توزیع فشار پایین و متوسط(معمولا در داخل شهرها و شبکه های محلی)

AAAC:کاربرد در خطوط توزیع و انتقال فشار متوسط،جایی که نیاز به مقاومت بیشتر در برابر خوردگی یا حرارت است

ACSR:خطوط انتقال فشار قویو فوق قوی (خطوط بلند و دکلهای اصلی)به دلیل نیاز به استحکام مکانیکی

توضیحات کلی:

مزایا های هر سه دسته به صورت زیر میباشد:

AAC:هزینه کمتر نسبت به سیم های مسی،مقاومت بالاتر از آلومینیم خالص،بهبود رسانایی نسبت به آلومینیم خالص

AAAC:مقاومت حرارتی بالاتر از AAC،مقاومت سایشی بیشتر،مناسب برای شرایط آب و هوایی سخت

ACSR:مقاومت کششی بسیار بالا به دلیل تقویت با فولاد،ظرفیت حمل جریان بالا،مناسب برای خطوط انتقال برق طولانی
