راهنمای انتخاب سیم و کابل
انتخاب صحیح سیم و کابل، یکی از مهمترین مراحل در طراحی و اجرای سیستمهای برقرسانی است. استفاده از کابل نامناسب میتواند باعث افت ولتاژ، افزایش حرارت، کاهش راندمان تجهیزات، آسیب به عایق، قطعی مدار و حتی بروز خطرات جدی مانند آتشسوزی شود. به همین دلیل، در زمان انتخاب سیم و کابل باید شرایط فنی پروژه، نوع مصرف، محیط نصب و استانداردهای ایمنی بهدقت بررسی شوند.
شرکت سیمکات با تکیه بر دانش فنی، تجربه تولید و آشنایی با نیاز پروژههای ساختمانی، صنعتی و تأسیساتی، تلاش میکند محصولات خود را مطابق با الزامات کیفی و استانداردهای معتبر تولید و عرضه کند تا انتخابی مطمئن برای مهندسان، مجریان و مصرفکنندگان فراهم شود.
چرا انتخاب صحیح سیم و کابل اهمیت دارد؟
سیم و کابل، مسیر انتقال انرژی الکتریکی در یک مدار هستند. اگر سطح مقطع، نوع هادی، جنس عایق یا ساختار کابل متناسب با شرایط مصرف انتخاب نشود، جریان الکتریکی بهدرستی منتقل نشده و احتمال بروز مشکلات فنی افزایش مییابد.
انتخاب درست سیم و کابل باعث میشود:
- جریان برق با کمترین افت ولتاژ منتقل شود.
- تجهیزات الکتریکی عملکرد پایدار و ایمن داشته باشند.
- از گرمشدن بیش از حد سیم و کابل جلوگیری شود.
- عمر مفید شبکه برق افزایش یابد.
- هزینههای تعمیر، تعویض و نگهداری کاهش پیدا کند.
- ایمنی افراد و تجهیزات در برابر اتصال کوتاه، اضافهبار و آتشسوزی بیشتر شود.

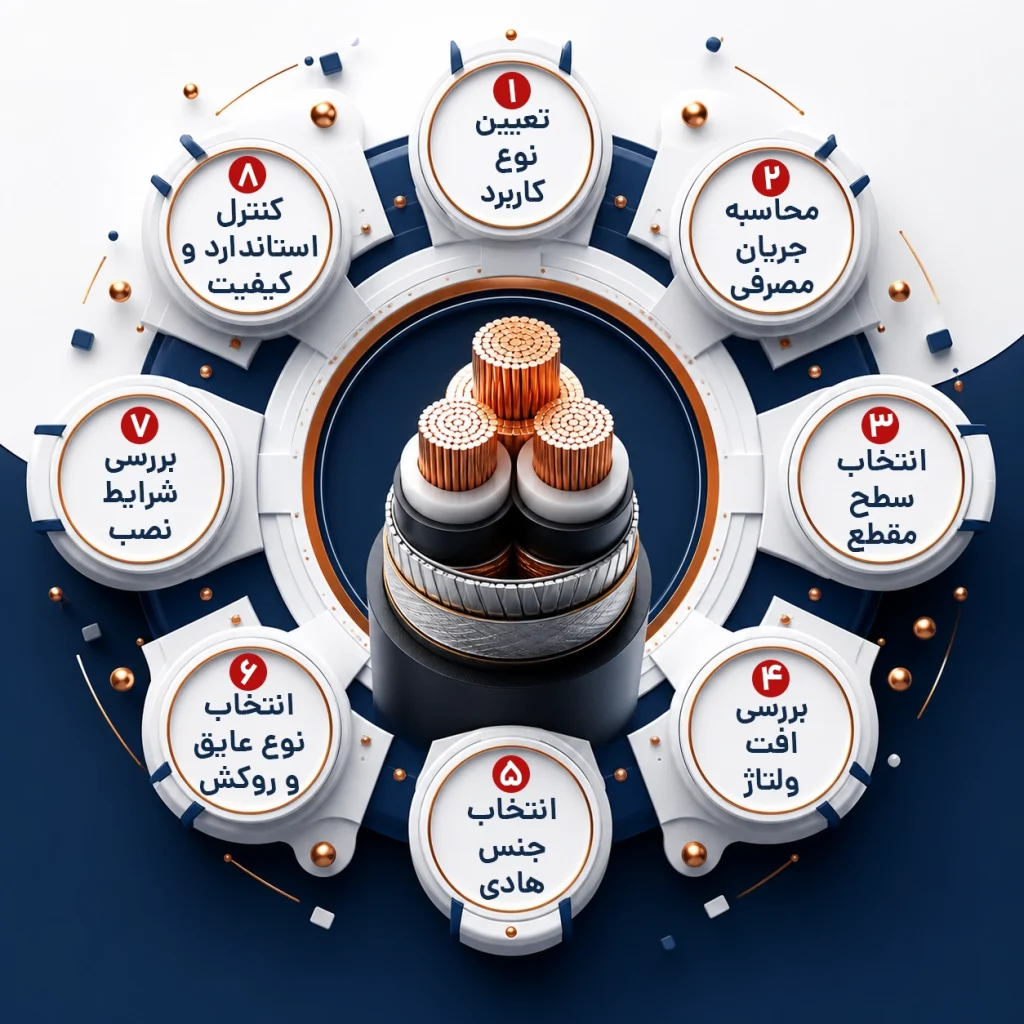

عوامل مهم در انتخاب سیم و کابل
برای انتخاب سیم و کابل مناسب، باید چند عامل کلیدی بهصورت همزمان بررسی شود. در ادامه مهمترین معیارهای فنی را مرور میکنیم.
۱. نوع کاربرد سیم و کابل
اولین قدم در انتخاب سیم و کابل، مشخصکردن نوع مصرف است. کابل مورد استفاده در یک ساختمان مسکونی با کابل مورد نیاز برای یک محیط صنعتی یا فضای باز تفاوت دارد.
بهطور کلی سیم و کابلها میتوانند در کاربردهای زیر استفاده شوند:
- سیمکشی داخلی ساختمان
- تابلوهای برق
- سیستمهای روشنایی
- مدارهای پریز و تغذیه تجهیزات
- کابلکشی زمینی
- کابلکشی هوایی
- تجهیزات صنعتی و موتورها
- سیستمهای کنترلی و فرمان
- شبکههای توزیع برق فشار ضعیف
هرکدام از این کاربردها نیازمند نوع خاصی از سیم یا کابل هستند. برای مثال، در سیمکشی داخلی ساختمان معمولاً از سیمهای افشان یا مفتولی با عایق PVC استفاده میشود، اما برای دفن مستقیم در زمین، کابل باید دارای ساختار مقاومتر و در صورت نیاز زرهدار باشد.
۲. سطح مقطع هادی
سطح مقطع هادی یکی از اصلیترین پارامترها در انتخاب سیم و کابل است. سطح مقطع مشخص میکند که کابل تا چه میزان جریان را میتواند بدون افزایش دمای غیرمجاز عبور دهد.
هرچه جریان مصرفی بیشتر باشد، سطح مقطع هادی نیز باید بزرگتر انتخاب شود. انتخاب سطح مقطع کمتر از مقدار موردنیاز میتواند باعث گرمشدن کابل، افت ولتاژ، کاهش عمر عایق و خطر آتشسوزی شود.
در انتخاب سطح مقطع باید به موارد زیر توجه شود:
- مقدار جریان مصرفی مدار
- طول مسیر کابلکشی
- میزان افت ولتاژ مجاز
- دمای محیط
- نحوه نصب کابل
- تعداد کابلهای عبوری در یک مسیر
- نوع بار مصرفی
برای مدارهای روشنایی، پریزها، کولرها، پمپها، موتورها و تابلوهای برق، سطح مقطعها باید بر اساس محاسبات فنی و استانداردهای مربوطه انتخاب شوند.
۳. جنس هادی؛ مسی یا آلومینیومی
هادی سیم و کابل معمولاً از جنس مس یا آلومینیوم ساخته میشود. هرکدام از این دو فلز ویژگیها و کاربردهای خاص خود را دارند.
هادی مسی
مس دارای رسانایی الکتریکی بالا، انعطافپذیری مناسب و مقاومت مکانیکی خوب است. به همین دلیل در بیشتر پروژههای ساختمانی، صنعتی و تأسیساتی از کابلهای مسی استفاده میشود.
مزایای هادی مسی:
- رسانایی الکتریکی بالا
- افت ولتاژ کمتر نسبت به آلومینیوم
- انعطافپذیری بهتر
- دوام و پایداری بیشتر در اتصالات
- مناسب برای سیمکشی داخلی و تابلوهای برق
هادی آلومینیومی
آلومینیوم وزن کمتر و قیمت اقتصادیتری نسبت به مس دارد، اما رسانایی آن کمتر است. به همین دلیل برای عبور جریان مشابه، معمولاً به سطح مقطع بزرگتری نسبت به کابل مسی نیاز دارد.
کابلهای آلومینیومی بیشتر در شبکههای توزیع، کابلکشیهای طولانی و برخی پروژههای صنعتی و تأسیساتی استفاده میشوند.
مزایای هادی آلومینیومی:
- وزن کمتر
- قیمت اقتصادیتر
- مناسب برای مسیرهای طولانی
- کاربرد گسترده در شبکههای توزیع برق
۴. نوع عایق و روکش کابل
عایق و روکش کابل نقش مهمی در ایمنی، دوام و عملکرد کابل دارند. عایق وظیفه جلوگیری از تماس الکتریکی بین هادیها و محیط اطراف را بر عهده دارد و روکش بیرونی نیز کابل را در برابر عوامل مکانیکی و محیطی محافظت میکند.
از رایجترین مواد عایقی میتوان به PVC و XLPE اشاره کرد.
عایق PVC
عایق PVC در بسیاری از سیمها و کابلهای ساختمانی و عمومی استفاده میشود. این نوع عایق دارای قیمت مناسب، انعطافپذیری قابل قبول و مقاومت خوب در برابر رطوبت و مواد شیمیایی معمولی است.
عایق XLPE
عایق XLPE مقاومت حرارتی و الکتریکی بالاتری نسبت به PVC دارد و معمولاً در کابلهایی استفاده میشود که نیاز به تحمل دمای بالاتر، جریان بیشتر یا شرایط کاری سختتر دارند.
انتخاب نوع عایق باید بر اساس دمای کاری، محل نصب، ولتاژ نامی، شرایط محیطی و نوع کاربرد انجام شود.
۵. ولتاژ نامی کابل
هر کابل برای یک محدوده ولتاژ مشخص طراحی و تولید میشود. استفاده از کابل با ولتاژ نامی نامناسب میتواند موجب کاهش ایمنی و خرابی زودهنگام عایق شود.
در پروژههای ساختمانی و صنعتی فشار ضعیف، معمولاً از کابلهایی با ولتاژ نامی مانند:
- 300/500 ولت
- 450/750 ولت
- 0.6/1 کیلوولت
استفاده میشود.
پیش از انتخاب کابل، باید ولتاژ کاری سیستم مشخص شده و کابل متناسب با آن انتخاب شود.
۶. شرایط محیط نصب
محیط نصب تأثیر زیادی بر انتخاب نوع سیم و کابل دارد. کابلی که در داخل ساختمان نصب میشود، الزاماً برای فضای باز، محیط مرطوب یا دفن در خاک مناسب نیست.
در زمان انتخاب کابل باید بررسی شود که کابل در چه شرایطی قرار میگیرد:
- نصب در لوله برق
- نصب داخل داکت یا سینی کابل
- نصب زیر گچ
- نصب در فضای باز
- نصب در محیط مرطوب
- دفن مستقیم در زمین
- قرارگیری در معرض تابش خورشید
- قرارگیری در معرض مواد شیمیایی
- احتمال ضربه یا فشار مکانیکی
برای محیطهای سختتر، باید از کابلهایی با روکش مقاومتر، ساختار مناسبتر یا در صورت نیاز کابلهای زرهدار استفاده شود.
۷. جریان مجاز کابل
جریان مجاز، حداکثر جریانی است که کابل میتواند در شرایط مشخص بدون افزایش دمای بیش از حد تحمل کند. این مقدار به سطح مقطع، جنس هادی، نوع عایق، دمای محیط و روش نصب بستگی دارد.
برای مثال، یک کابل با سطح مقطع مشخص اگر در هوای آزاد نصب شود، ممکن است جریان بیشتری نسبت به همان کابل در داخل لوله یا در کنار چند کابل دیگر تحمل کند؛ زیرا شرایط دفع حرارت متفاوت است.
بنابراین، انتخاب کابل فقط بر اساس سطح مقطع کافی نیست و باید جریان مجاز واقعی در شرایط نصب پروژه محاسبه شود.
۸. افت ولتاژ
افت ولتاژ یکی از نکات مهم در مسیرهای طولانی است. هرچه طول کابل بیشتر باشد، افت ولتاژ نیز افزایش پیدا میکند. افت ولتاژ بیش از حد میتواند باعث کاهش عملکرد تجهیزات، افت نور در سیستم روشنایی، افزایش جریان مصرفی و آسیب به موتورهای الکتریکی شود.
برای کاهش افت ولتاژ میتوان از سطح مقطع بالاتر، مسیر کوتاهتر یا طراحی مناسبتر مدار استفاده کرد.
در پروژههایی مانند موتورخانهها، پمپها، کارگاهها، سولهها و مسیرهای طولانی کابلکشی، محاسبه افت ولتاژ اهمیت زیادی دارد.
۹. انعطافپذیری سیم و کابل
سیمها و کابلها از نظر ساختار هادی میتوانند مفتولی، نیمهافشان یا افشان باشند.
سیم مفتولی
سیم مفتولی دارای هادی یکپارچه است و بیشتر در سیمکشی ثابت ساختمان و داخل لولهها استفاده میشود.
سیم افشان
سیم افشان از رشتههای نازک مسی تشکیل شده و انعطافپذیری بالایی دارد. این نوع سیم برای مسیرهایی که نیاز به خمکاری، جابهجایی یا اتصال آسان دارند مناسب است.
کابل نیمهافشان
کابل نیمهافشان از چند رشته هادی تشکیل شده و نسبت به مفتولی انعطاف بیشتری دارد، اما از کابل افشان سختتر است. این نوع کابل در بسیاری از پروژههای توزیع برق و تأسیسات کاربرد دارد.
۱۰. استاندارد و کیفیت تولید
یکی از مهمترین نکات در خرید سیم و کابل، توجه به استاندارد بودن محصول است. سیم و کابل غیراستاندارد ممکن است سطح مقطع واقعی کمتر، عایق نامرغوب، مقاومت الکتریکی بالا یا دوام پایین داشته باشد.
استفاده از محصولات غیراستاندارد میتواند در ظاهر هزینه اولیه را کاهش دهد، اما در بلندمدت باعث افزایش ریسک، خرابی تجهیزات، افزایش مصرف انرژی و هزینههای تعمیرات میشود.
در زمان خرید سیم و کابل، به موارد زیر توجه کنید:
- نام و نشان تولیدکننده
- مشخصات چاپشده روی کابل
- سطح مقطع درجشده
- ولتاژ نامی
- نوع عایق و روکش
- نشان استاندارد
- کیفیت ظاهری روکش
- یکنواختی قطر و ساختار کابل
جمعبندی
انتخاب سیم و کابل مناسب، یک تصمیم فنی و تأثیرگذار در ایمنی و عملکرد شبکه برق است. برای انتخاب درست باید نوع کاربرد، جریان مصرفی، سطح مقطع، جنس هادی، نوع عایق، ولتاژ نامی، شرایط نصب و افت ولتاژ بهصورت دقیق بررسی شود.
شرکت سیمکات با تولید و عرضه انواع سیم و کابل استاندارد، تلاش میکند پاسخگوی نیاز پروژههای ساختمانی، صنعتی و تأسیساتی باشد و با ارائه محصولات باکیفیت، مسیر اجرای برقرسانی ایمن، پایدار و مطمئن را هموار کند.
برای انتخاب دقیقتر محصول متناسب با نیاز پروژه، میتوانید مشخصات فنی مصرف، طول مسیر، نوع نصب و شرایط محیطی را بررسی کرده و از مشاوره کارشناسان فنی استفاده کنید.
